LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeQua Jul 20, 2011 4:16 pm

A.V. escreveu:
Ok.


espero que sim Very Happy
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeQua Jul 20, 2011 4:18 pm

Sem exagero já montei e desmontei toda a traseira umas cinco vezes, primeira as ficavam uma mais alta do que outra como tinha outras duas em estado novo foi só pintar e colocar, só que rebaixei demais e como dá para ver pelas imagens mesmo sem peso já estava quase a tocar nos batentes de borracha, então depois de tudo fora acho que encontrei a altura certa pois com a carroçaria em cima fica exactamente com os 98cm no ponto mais alto ou seja o encosto de cabeça, para ver e acertar coloquei duas velhas rodas um pouco empenadas mas que vai dando para ir avançando.

Terei de colar os cocos dos faróis, e ter muito cuidado na verificação de medidas pois no final a folga entre os pneus e as cavas das rodas será de cerca de 1cm.

Mas o melhor mesmo é verem as fotos:

Monta desmonta

TEAM 718 RSK - Página 12 IMAG0110-2

TEAM 718 RSK - Página 12 IMAG0111-2

Com as jantes dele

TEAM 718 RSK - Página 12 IMAG0145

TEAM 718 RSK - Página 12 IMAG0144

TEAM 718 RSK - Página 12 IMAG0143

TEAM 718 RSK - Página 12 IMAG0142

TEAM 718 RSK - Página 12 IMAG0141

Com rodas provisórias

Dá para ver o batente quase encostado, basta abanar para bater por isso terá de ser
tudo desmontado.

TEAM 718 RSK - Página 12 IMAG0148-1

TEAM 718 RSK - Página 12 IMAG0147

TEAM 718 RSK - Página 12 IMAG0146

Aqui já com parte do motor e com a altura que seria a ideal

TEAM 718 RSK - Página 12 IMAG00152

TEAM 718 RSK - Página 12 IMAG00162

TEAM 718 RSK - Página 12 IMAG00172-1

TEAM 718 RSK - Página 12 IMAG00142-1

TEAM 718 RSK - Página 12 IMAG00132-1

TEAM 718 RSK - Página 12 IMAG00182-1

TEAM 718 RSK - Página 12 IMAG00192

TEAM 718 RSK - Página 12 IMAG00252-1

Uma operação que nunca descuro é passar macho e fêmea nos parafusos e porcas para a quando da montagem não ter surpresas desagradáveis

TEAM 718 RSK - Página 12 IMAG00202-1

Ando a verificar as medidas da carroçaria e a fixar a parte interior com a exterior, normalmente estas duas secções são coladas com fibra, mas como eu tenciono mais tarde fazer alguns melhoramentos se necessário, vou optar por fazer uma fixação entre as duas secções através de rebites e parafusos.

De pernas para o ar

TEAM 718 RSK - Página 12 IMAG00092-2

TEAM 718 RSK - Página 12 IMAG00082-2

TEAM 718 RSK - Página 12 IMAG00102-2

TEAM 718 RSK - Página 12 IMAG00112-1

TEAM 718 RSK - Página 12 IMAG00212-1

Aqui dá para verem aonde a parte interior faz a junção com a exterior

TEAM 718 RSK - Página 12 IMAG00242-1

TEAM 718 RSK - Página 12 IMAG00232-1

TEAM 718 RSK - Página 12 IMAG00222-1

continua
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeTer Out 04, 2011 5:41 am

Estas coisas de fazer algo diferente e um pouco mais elaborado acabam por demorar séculos na recolha de material, e muitas asneiras que vão sendo corrigidas à custa de fazer e desfazer, mas como já li algures “foi à custa dos meus erros que aprendi, então vou continuar errando”

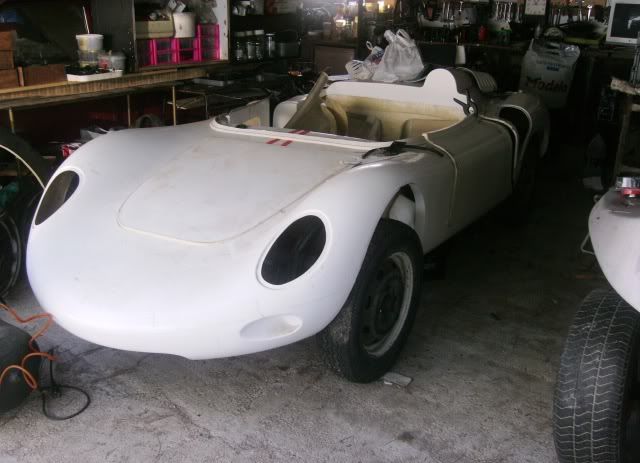

Com um eixo provisório só para colocar provisoriamente a carroçaria em cima do chassis para ir avançado.

TEAM 718 RSK - Página 12 IMAG0069-3

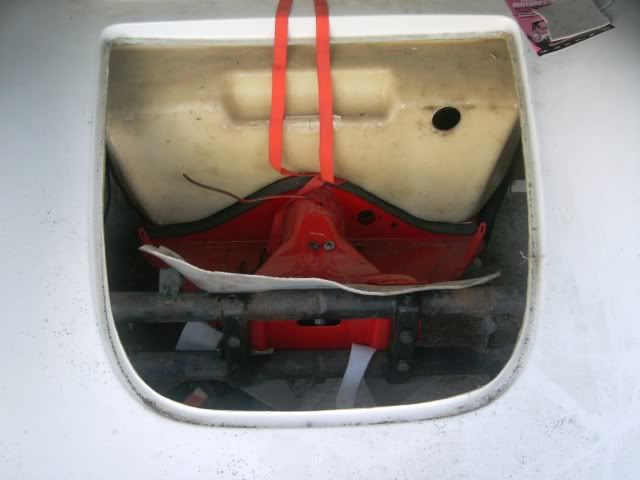

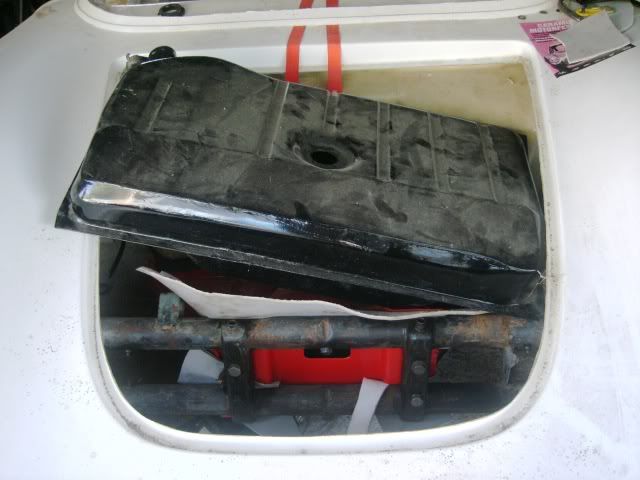

Um dos problemas, no local aonde nos Buggys se consegue colocar o depósito neste nem entra e nem tem altura, então só me resta duas opções ou coloco algum que caiba e até agora ainda não encontrei nenhum e até já comecei a ver os de mota, ou mando fazer um sob medida em fibra que será possivelmente o mais certo.

TEAM 718 RSK - Página 12 IMAG0096-1

TEAM 718 RSK - Página 12 IMAG0097-2

Outra grande busca foram os farolins, pois os piscas logo de inicio sabia que seria fácil pois são muito usados nos carros ingleses vintage, o problema seria os farolins de presença com stop homologados, e em carros actuais só o 4x4 Land Rover os usa, mas são caros e não têm cromado, então depois de muita procura lá consegui arranjar aqui em Portugal mais uma vez derivado dos ingleses Cobra , Austin etc.. Mas isto tudo sem antes ter arranjado alguns que possivelmente virão a ser utilizados noutra aplicação.

Os falhados

TEAM 718 RSK - Página 12 IMAG0070-1

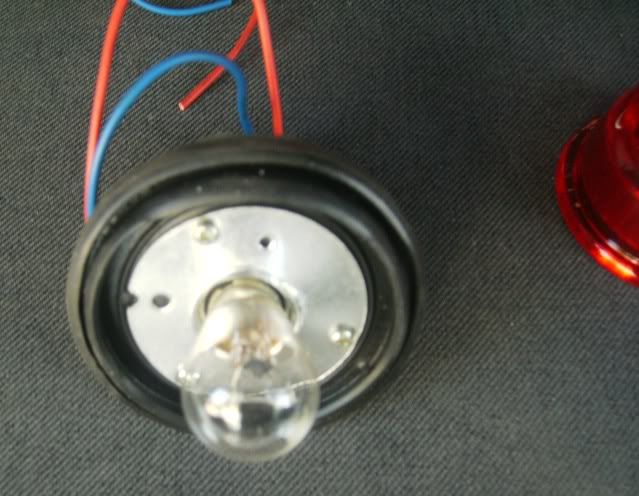

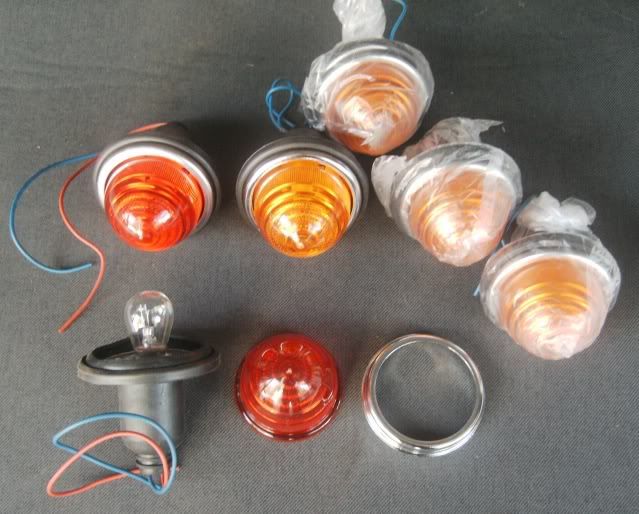

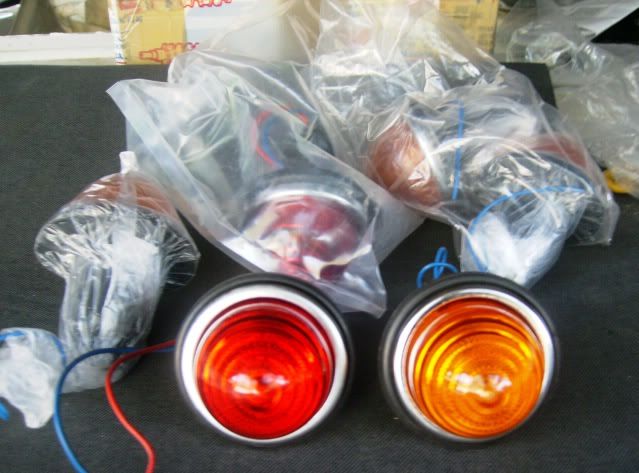

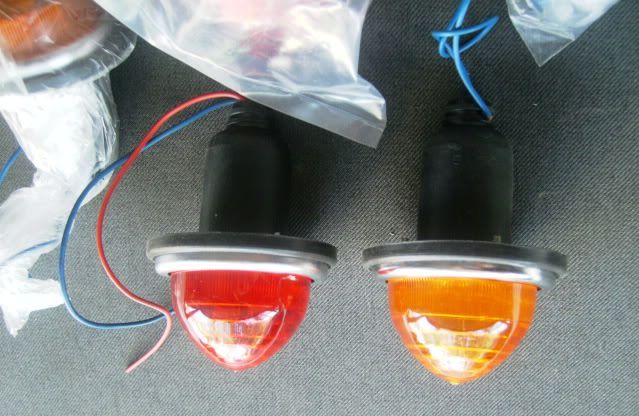

Os certos

TEAM 718 RSK - Página 12 IMAG0080

TEAM 718 RSK - Página 12 IMAG0081-1

TEAM 718 RSK - Página 12 IMAG0082-1

TEAM 718 RSK - Página 12 IMAG0083

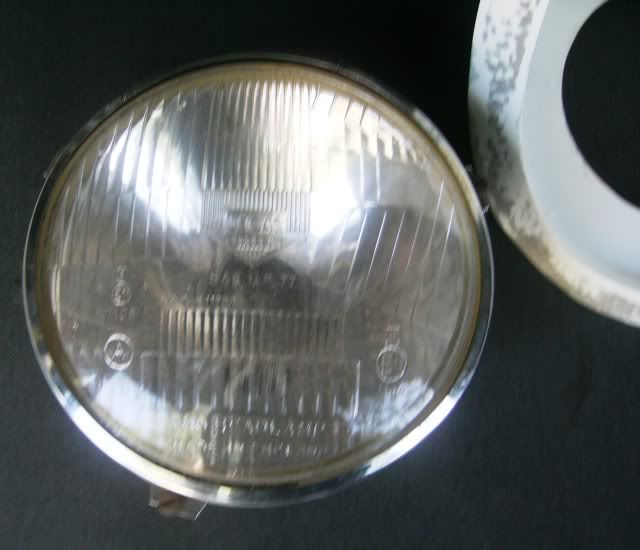

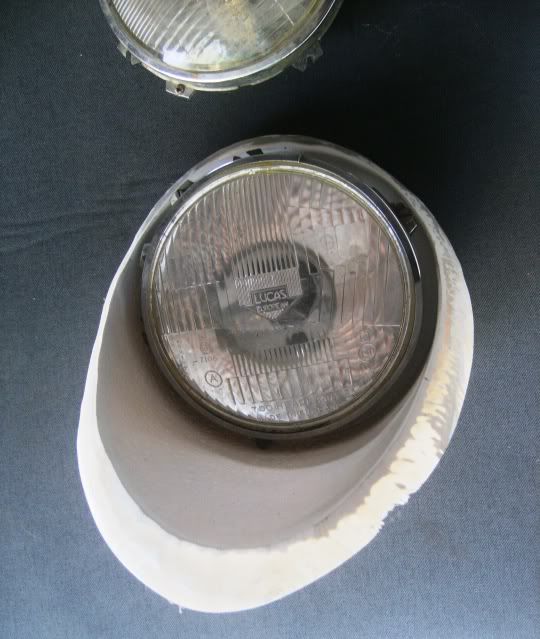

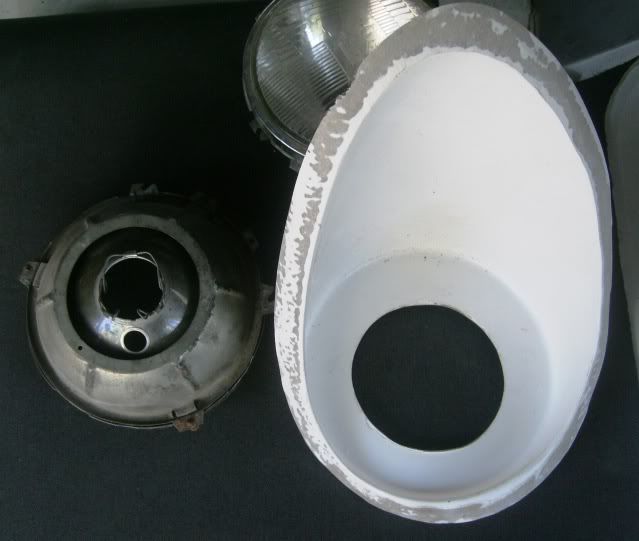

A seguir os faróis: arranjei vários de Toyotas e Datsun (Nissan) mas ou eram pequenos ou não tinham os mínimos, bem acabei mais uma vez por recorrer a uns Lucas made GB acho que têm a medida exacta e ainda á muitos no mercado.

TEAM 718 RSK - Página 12 IMAG0090

TEAM 718 RSK - Página 12 IMAG0089

TEAM 718 RSK - Página 12 IMAG0088

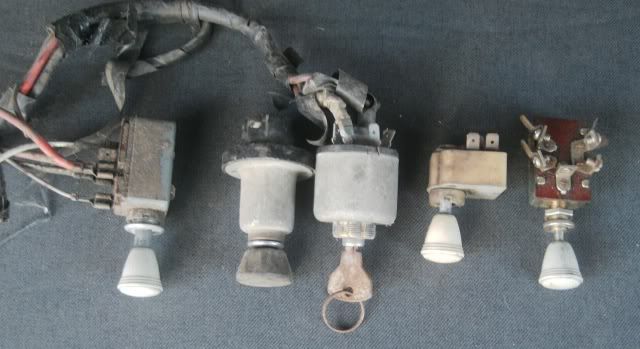

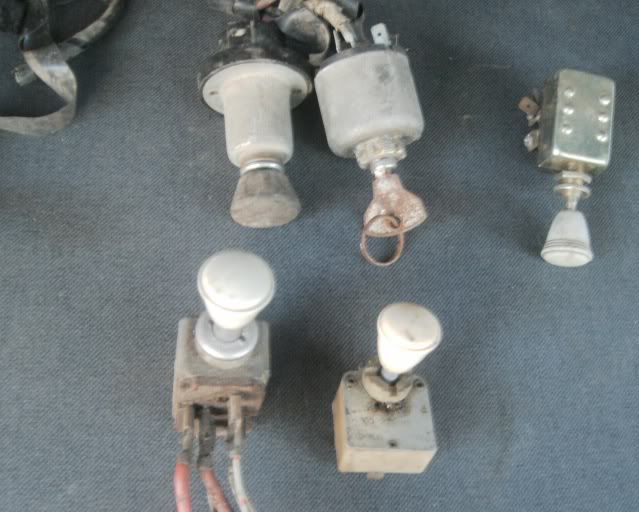

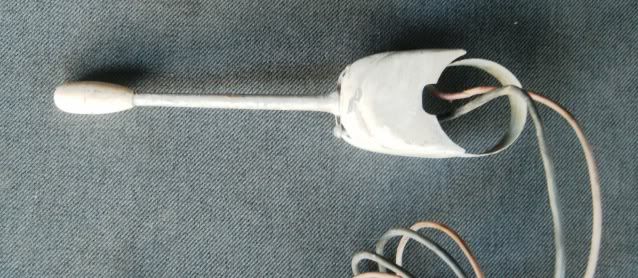

Comecei a ver os interruptores para o tablier e ai foi fácil pois na época a Porsche utilizava muitas peças VW e como eu tenho um de 1958 (num restauro eterno) e muitas peças suplentes foi fácil, alem destas de 58 tenho aqui duas peças que acho muito engraçadas pois têm luzes embutidas e que de noite se tornam de muito fácil utilização (nem sei de que carro provêm) quais vou utilizar ainda é uma dúvida?

TEAM 718 RSK - Página 12 IMAG0078-1

TEAM 718 RSK - Página 12 IMAG0079-1

TEAM 718 RSK - Página 12 IMAG0072-1

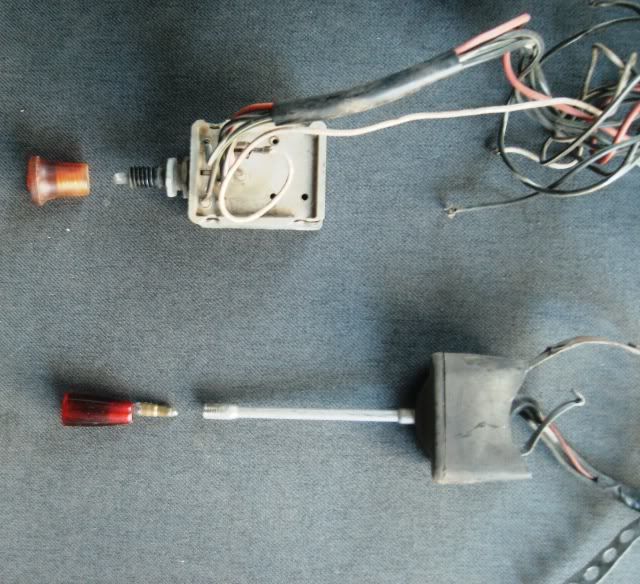

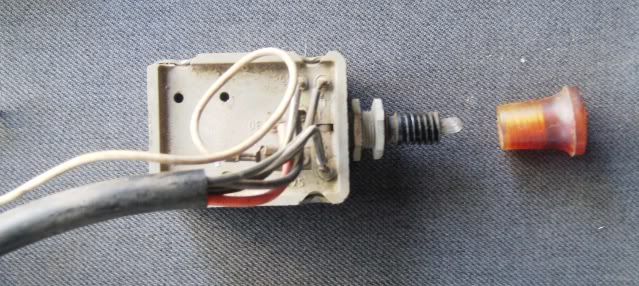

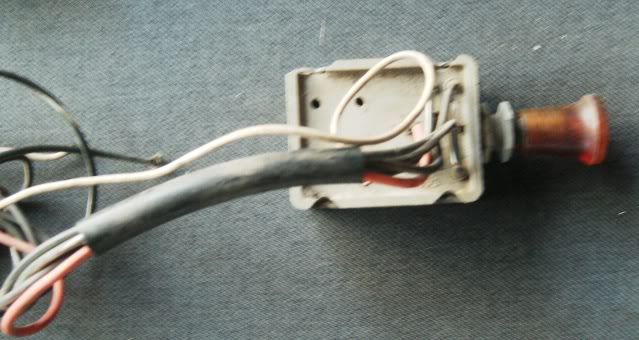

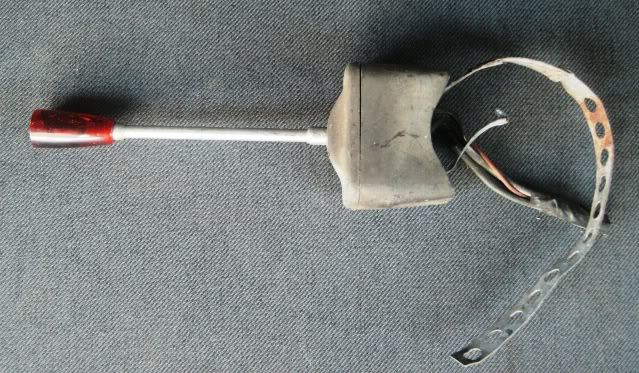

Os luminosos

TEAM 718 RSK - Página 12 IMAG0073-2

TEAM 718 RSK - Página 12 IMAG0074-1

TEAM 718 RSK - Página 12 IMAG0075-1

TEAM 718 RSK - Página 12 IMAG0076-1

TEAM 718 RSK - Página 12 IMAG0077

Continua (muito breve)

Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeTer Out 04, 2011 7:55 am

mais novidades

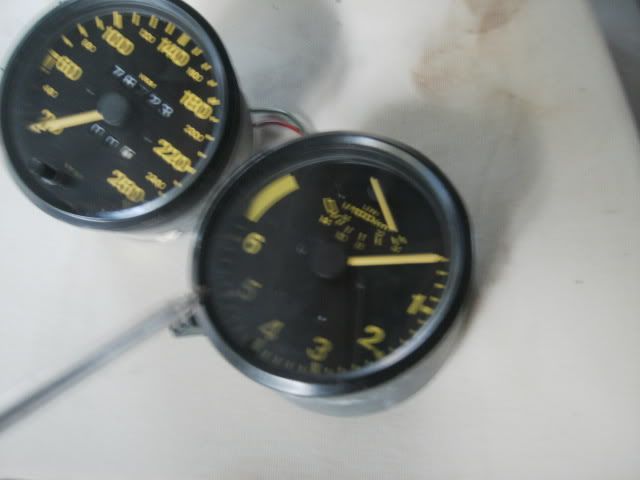

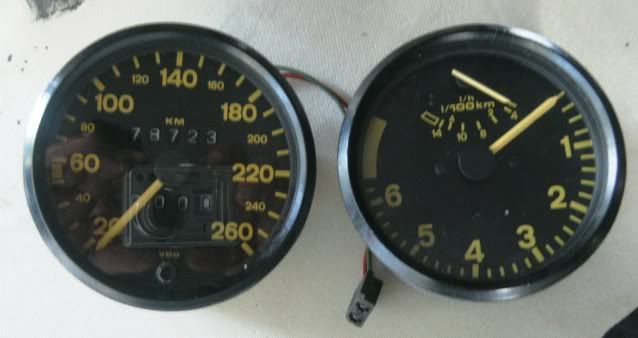

Quanto aos manómetros, velocímetro e RPM são os VDO do Porsche 944, embora um pouco modernos vou optar por eles, pois originalmente o 718 como bom carro de competição só trazia o rpm, só posteriormente é que os donos foram colocando mais instrumentação para permitir o seu uso na estrada (acontecia o mesmo com farolins matriculas etc.) ora o velocímetro e conta-quilómetros assim como mais alguma informação de boa qualidade e fiabilidade, não vou dispensar mesmo que para isso desvirtue um pouco a sua originalidade em prol da eficácia, pois no inicio vou só montar um 1600 com dupla carburação, logo que possa vou fazer algo bem mais violento.
Mas acho que depois de muito pensar arranjei maneira de lhes dar um toque retro sem modificar os fundos, com alguma imaginação utilizei um tubo de canalização e com aros de conta-quilómetros de Carocha ou Brasília a coisa fica mais ou menos, aqui umas fotos para dar ideia, mais tarde tiro umas melhores pois aqui estavam sujos e as fotos desfocadas.

Originais

TEAM 718 RSK - Página 12 IMAG0067-2

Ainda pensei substituir este aro por um cromado mas acho que não seria suficiente

TEAM 718 RSK - Página 12 IMAG0068-2

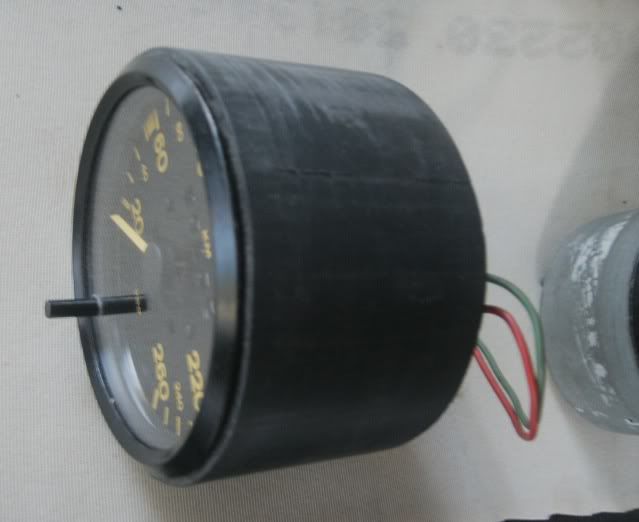

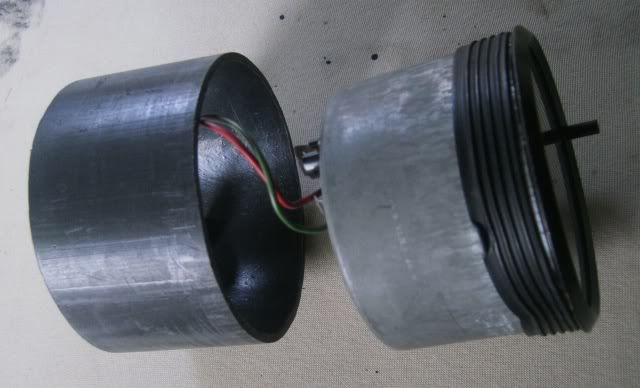

Tubo a fazer de capa

TEAM 718 RSK - Página 12 IMAG0069-4

TEAM 718 RSK - Página 12 IMAG0070-2

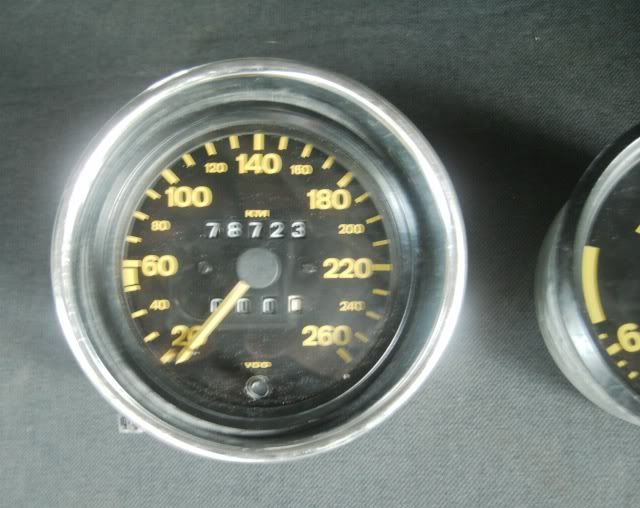

E aro de carocha mais discreto

TEAM 718 RSK - Página 12 IMAG0072-2

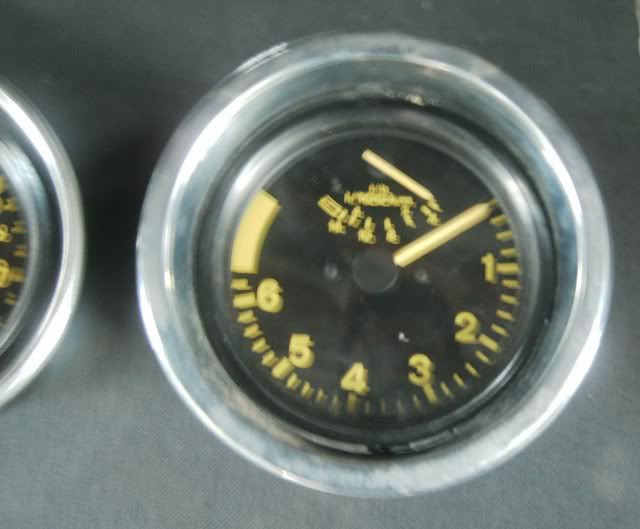

Ou aro de Brasília mais espampanante

TEAM 718 RSK - Página 12 IMAG0073-3

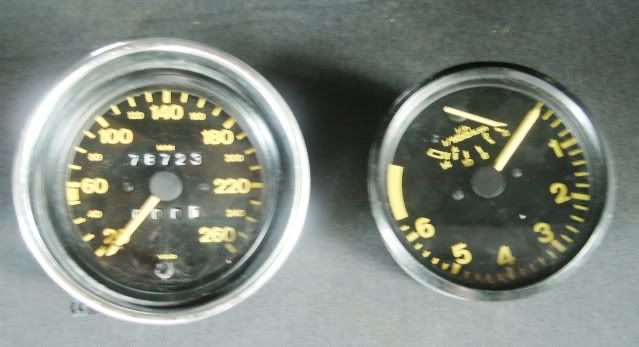

Antes e depois
TEAM 718 RSK - Página 12 IMAG0071-3

vou optar pelos do carocha.

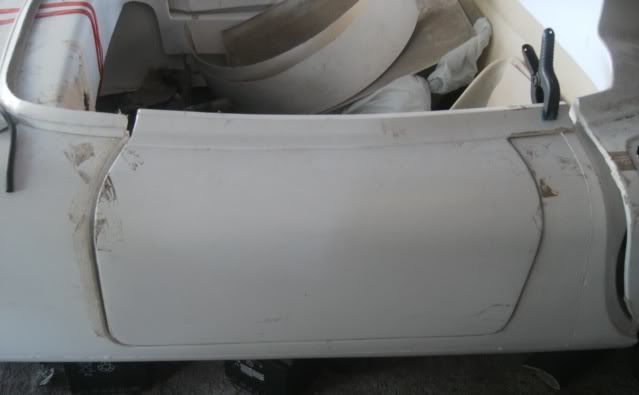

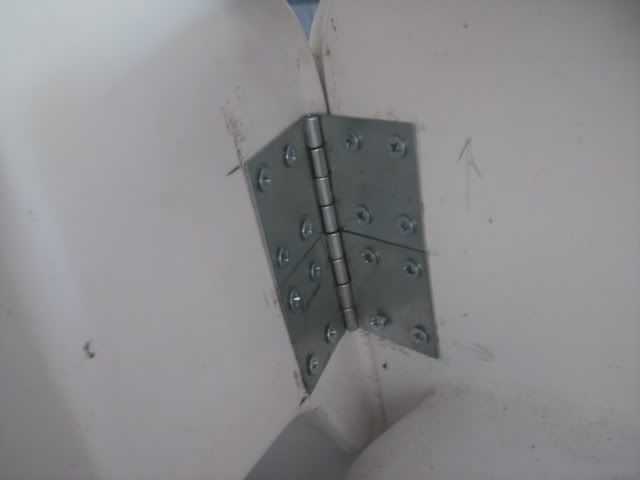

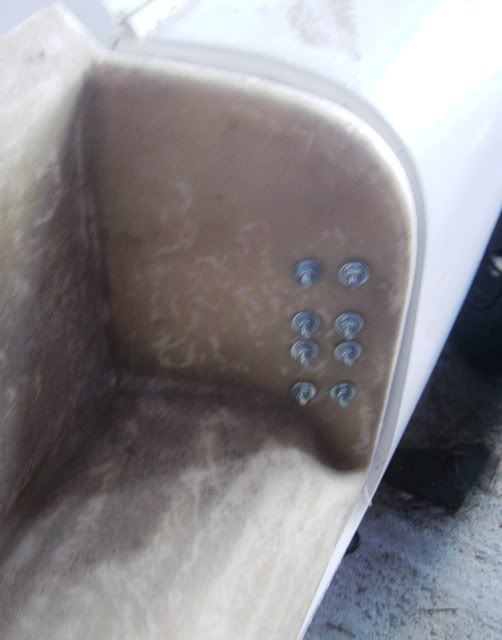

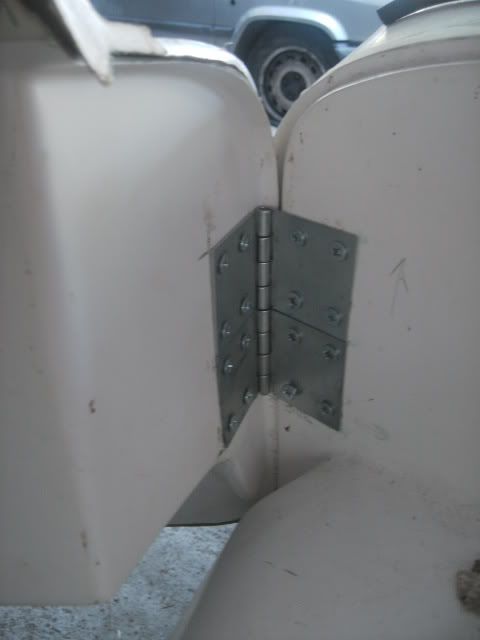

Um trabalho já feito para desfazer, parafusos a mais e dobradiças de má qualidade, ainda bem que entretanto soube de um fabricante com muito boa qualidade para os lados de Águeda, através de um amigo que as utilizou numa réplica de um Morgan.

TEAM 718 RSK - Página 12 IMAG0086-1

TEAM 718 RSK - Página 12 IMAG0085

TEAM 718 RSK - Página 12 IMAG0087

TEAM 718 RSK - Página 12 IMAG0094-1

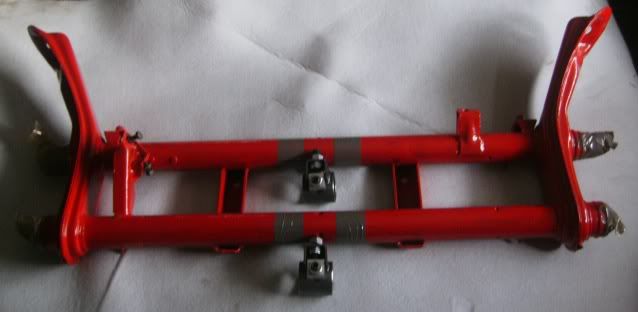

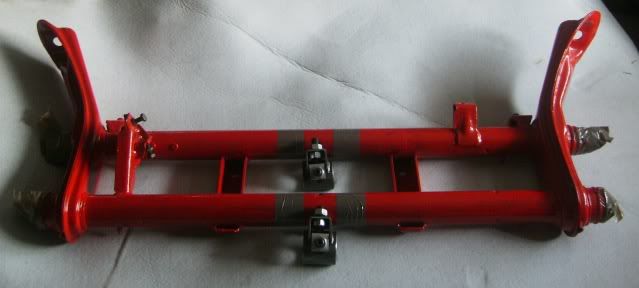

Outro trabalho em curso o rebaixamento do eixo da frente com kit Sway Way,

TEAM 718 RSK - Página 12 IMAG0074-2

TEAM 718 RSK - Página 12 IMAG0077-2

continua
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSex Out 14, 2011 2:38 pm

Depois de muito pesquisar e de estudar vários tipos de caixas de turbinas de origem conclui que a mais indicada seria a da Combi brasileira devido a ser mais baixa, mas segundo o que tenho lido a qualidade da chapa não é grande coisa, isto passa-se agora depois de já ter pintado a caixa original do motor num xadrez race. Bem lá pensei, o melhor é esquecer o que fiz e começar de novo, assim peguei numas caixas de turbinas de Ovais, e de 1302/3 com a ideia de duas fazer uma, mas pensando melhor porque não pegar na do 1302 e optimiza-la para este projecto ou seja rebaixa-la, retirar as saídas e canais de sofagem, melhorar o arrefecimento, facilitar a colocação de carburadores e claro manter o radiador deslocado ( e assim só estrago uma) .

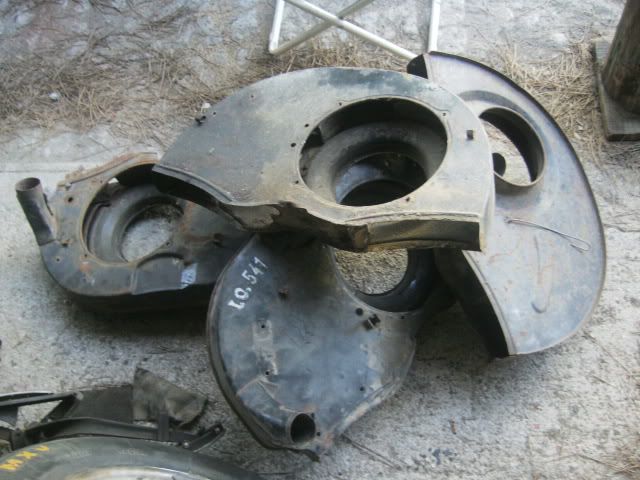

Aqui algumas das caixas que tenho guardadas,
TEAM 718 RSK - Página 12 IMAG0078-2

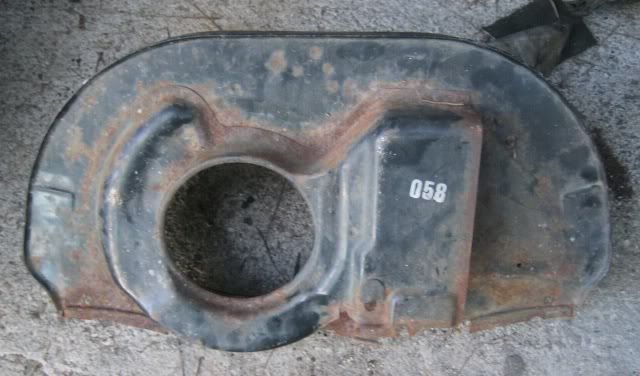

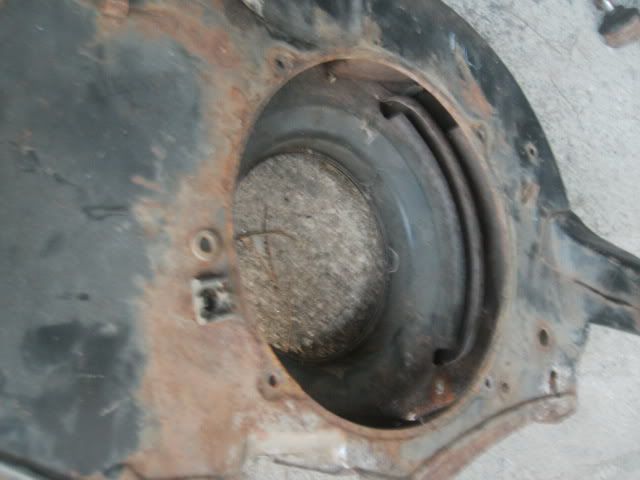

Será a partir desta original de um 1302, que irá nascer uma nova caixa de turbina para arrefecer o 4 cilindros a ar.
TEAM 718 RSK - Página 12 IMAG0095-2
TEAM 718 RSK - Página 12 IMAG0096-2
TEAM 718 RSK - Página 12 IMAG0085-1
Primeiro analisei a área que podia retirar através da caixa do oval, pois as mais antigas não possuíam canais para a sofagem o que as torna mais pequenas.

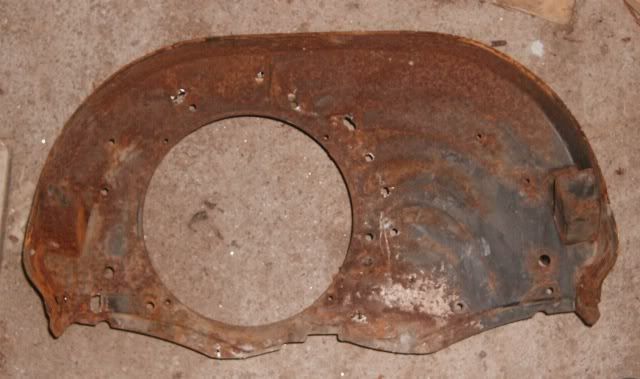

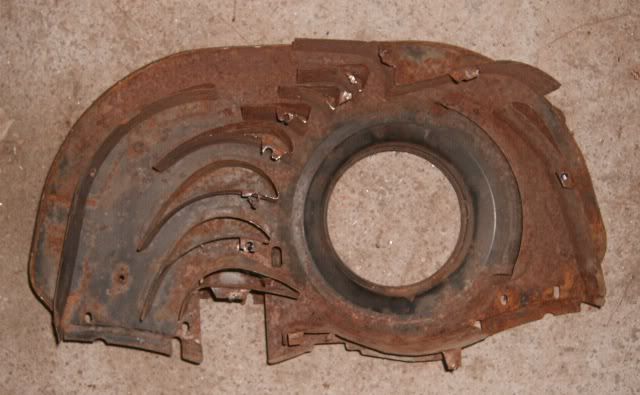

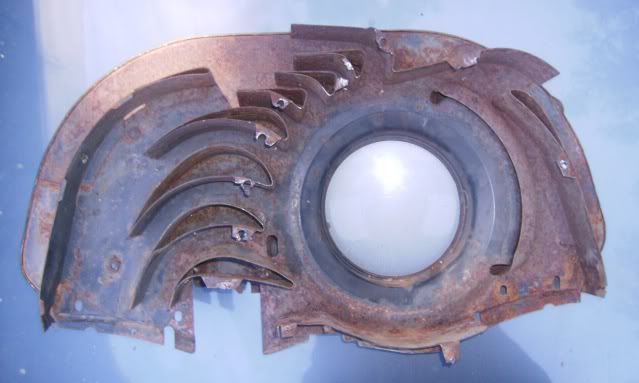

De seguida descravei as duas metades e.
TEAM 718 RSK - Página 12 IMAG0105-1
TEAM 718 RSK - Página 12 IMAG0107-1
TEAM 718 RSK - Página 12 IMAG0111-3

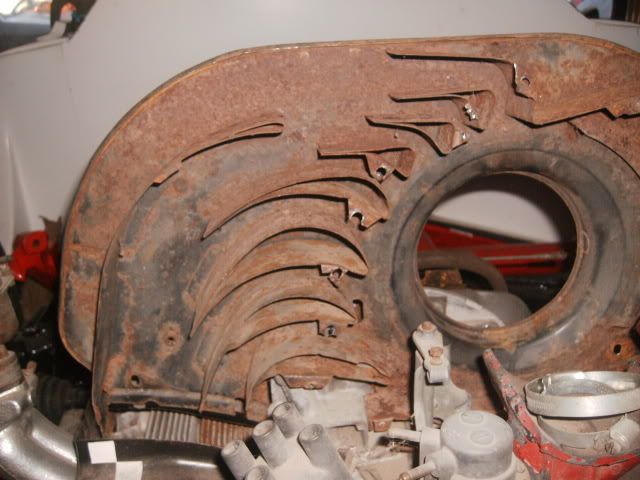

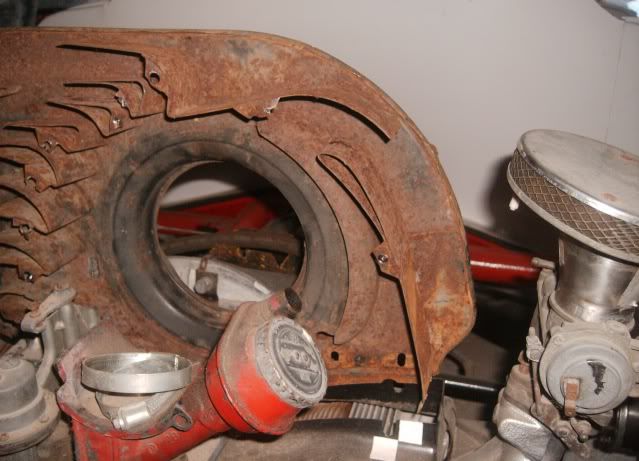

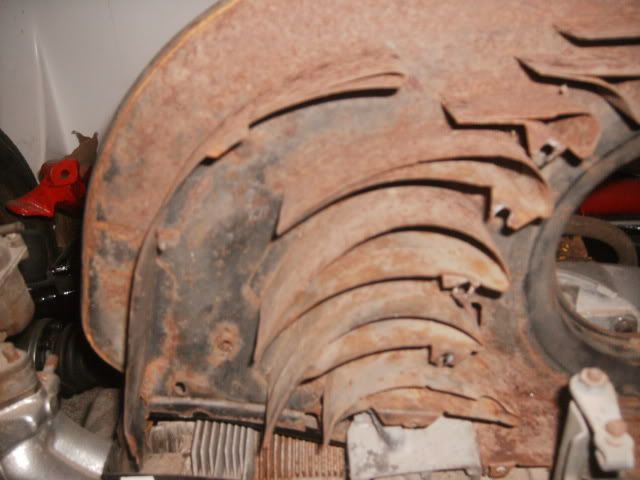

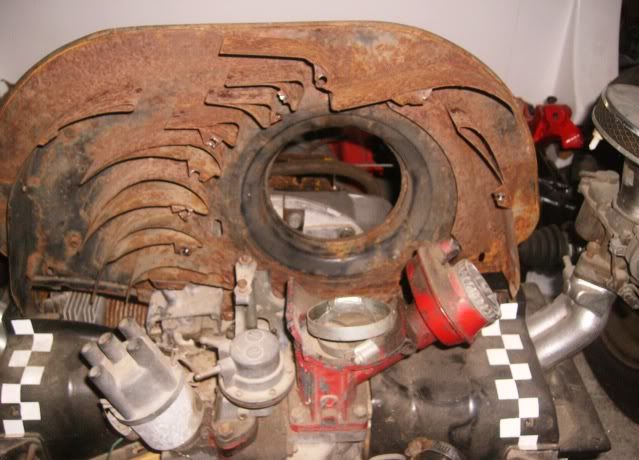

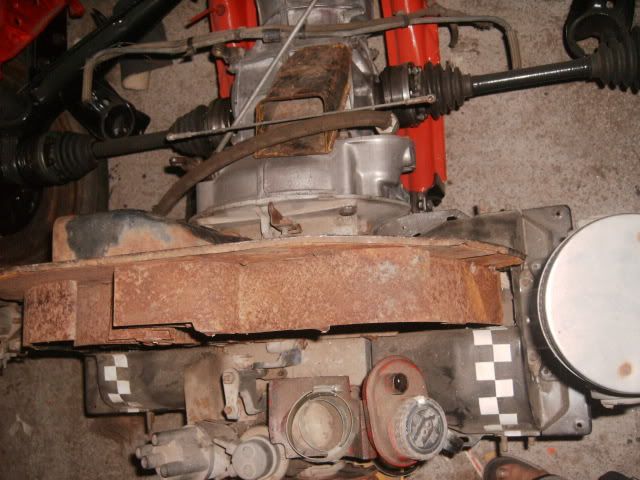

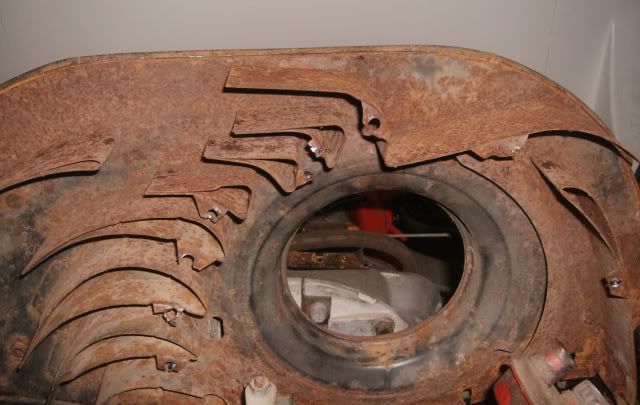

A seguir aproveitei para analisar bem como é canalizado o ar para o motor
TEAM 718 RSK - Página 12 IMAG0116-2
TEAM 718 RSK - Página 12 IMAG0117-2
TEAM 718 RSK - Página 12 IMAG0118-1

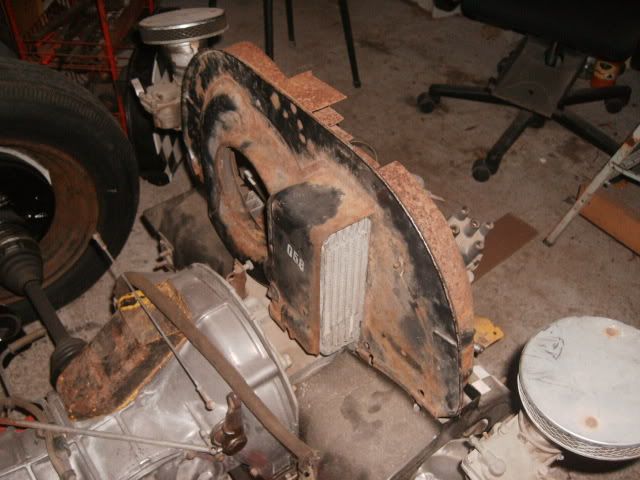

TEAM 718 RSK - Página 12 IMAG0119-1
TEAM 718 RSK - Página 12 IMAG0120-3
TEAM 718 RSK - Página 12 IMAG0121-Cpia

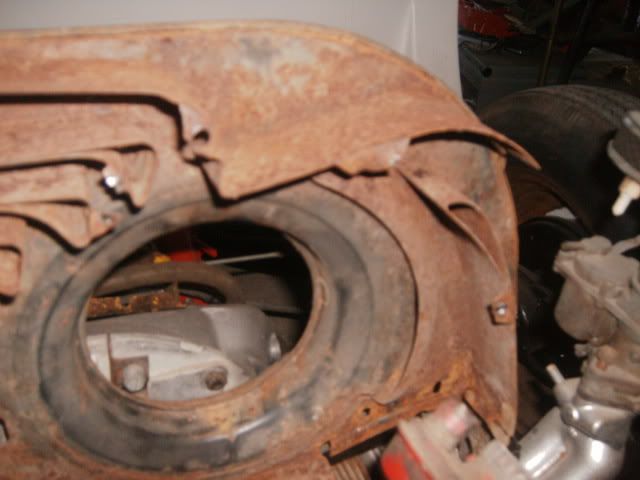

TEAM 718 RSK - Página 12 IMAG0122-2
TEAM 718 RSK - Página 12 IMAG0123-3

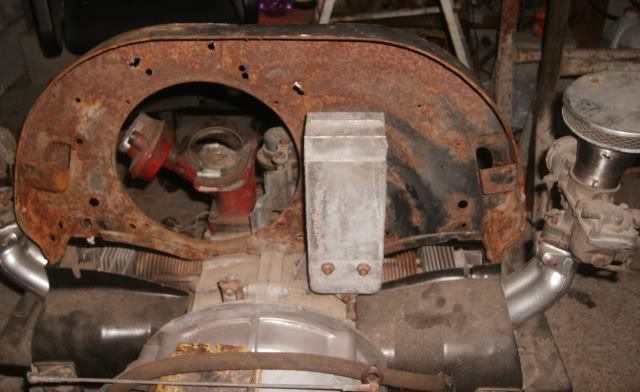

TEAM 718 RSK - Página 12 IMAG0124-3

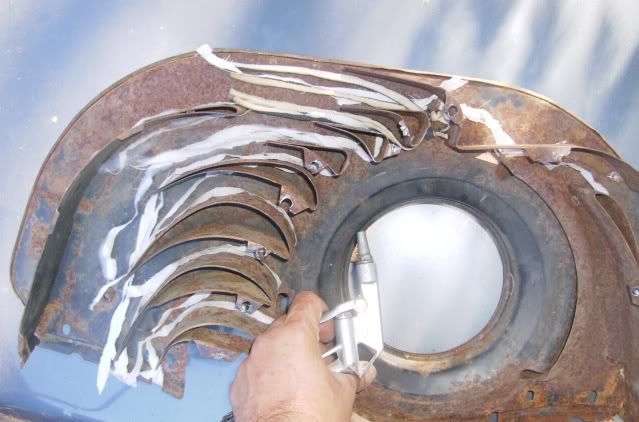

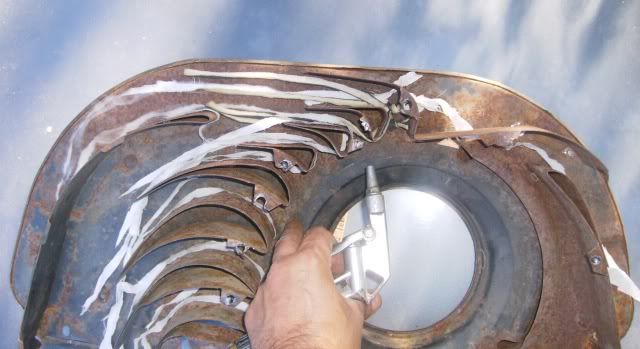

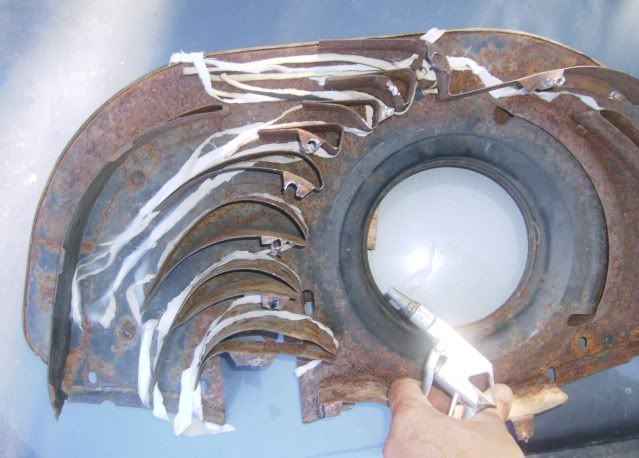

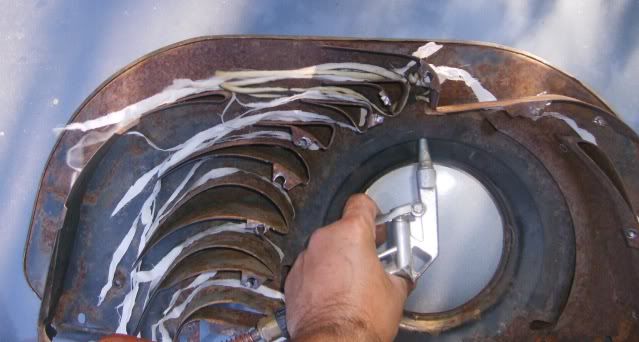

Um teste com o compressor e tiras de pano para ver realmente como se desloca o ar projectado pela turbina, a parte superior nesta caixa é mesmo dispensável fazendo com que aumente mais o caudal de ar destinado exclusivamente ao arrefecimento do motor e do radiador.
TEAM 718 RSK - Página 12 IMAG0125-2
Nesta foto observa-se bem que os dois canais superiores do lado esquerdo direccionados só para o aquecimento interior,
TEAM 718 RSK - Página 12 IMAG0127-4
TEAM 718 RSK - Página 12 IMAG0128-5
TEAM 718 RSK - Página 12 IMAG0130-3

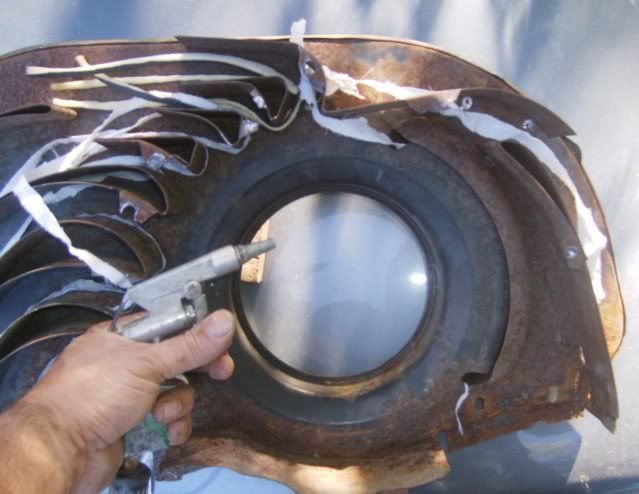

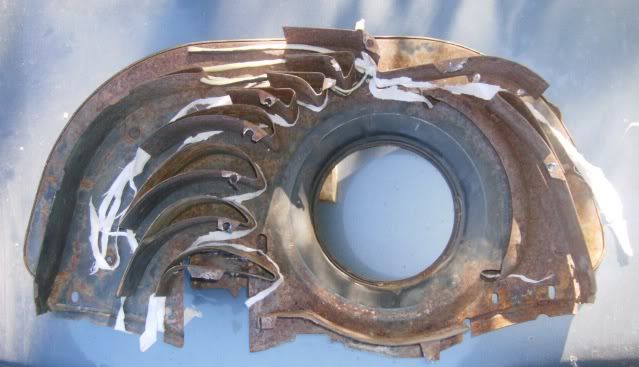

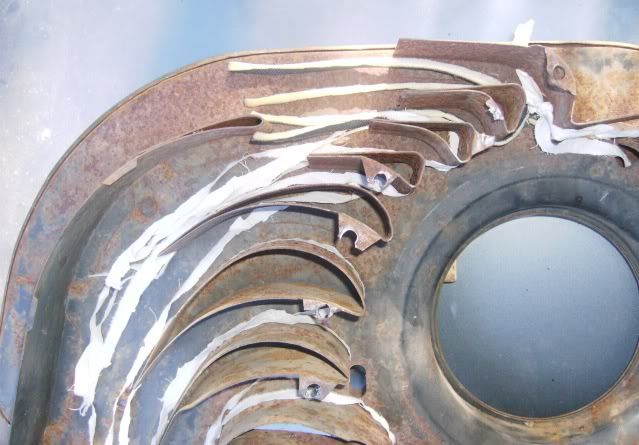

Aqui observa-se bem o canal do lado direito direccionado para o aquecimento interior,
TEAM 718 RSK - Página 12 IMAG0132-3
TEAM 718 RSK - Página 12 IMAG0133-3
TEAM 718 RSK - Página 12 IMAG0134-2

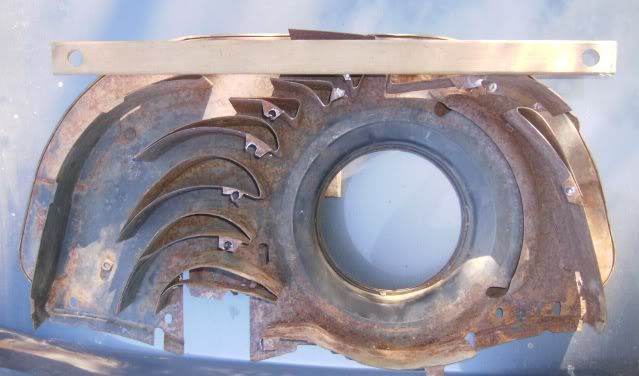

Zona superfula em altura
TEAM 718 RSK - Página 12 IMAG0135-2

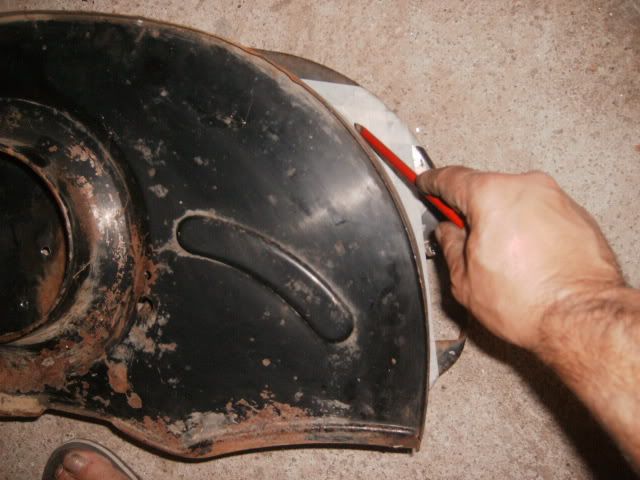

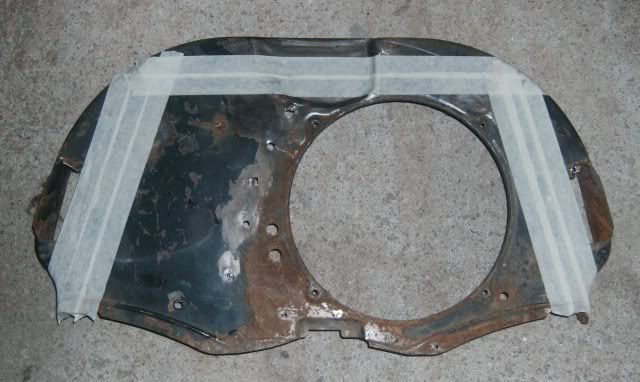

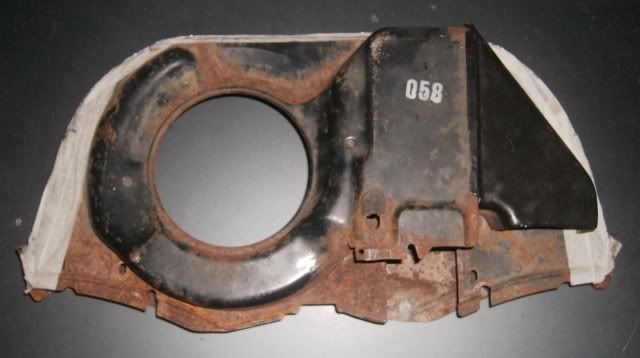

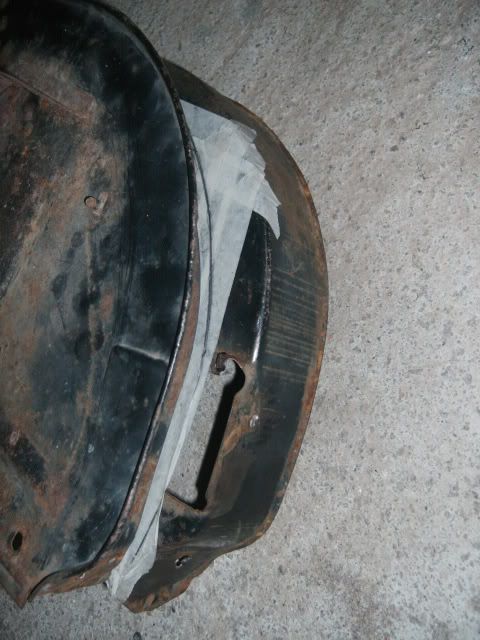

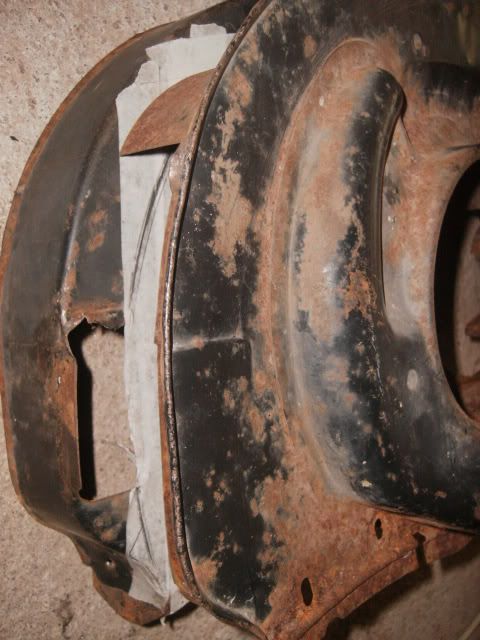

Aproveitei a caixa de oval para marcar a zona lateral a cortar, e a marcação a retirar na altura sem interferir na canalização de ar para os cilindros, portanto retirar as passagens de ar destinadas a luxos supérfluos

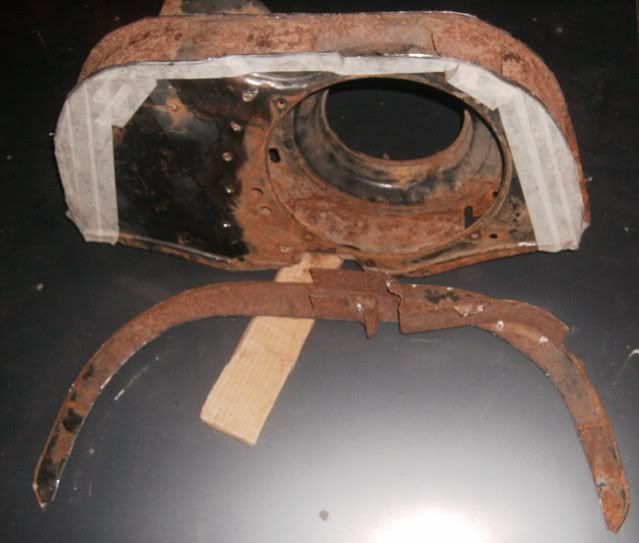

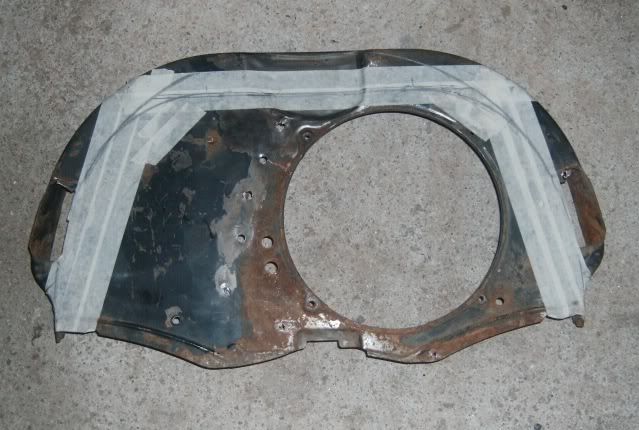

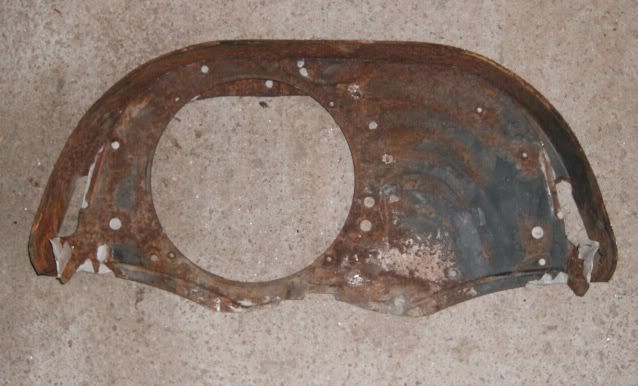

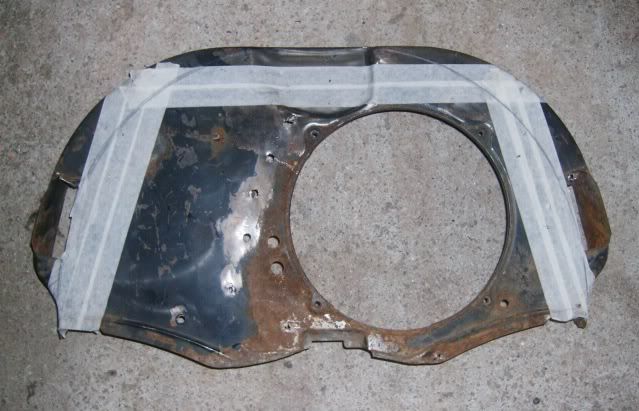

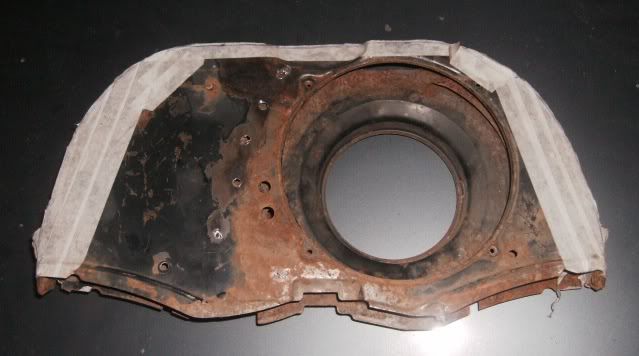

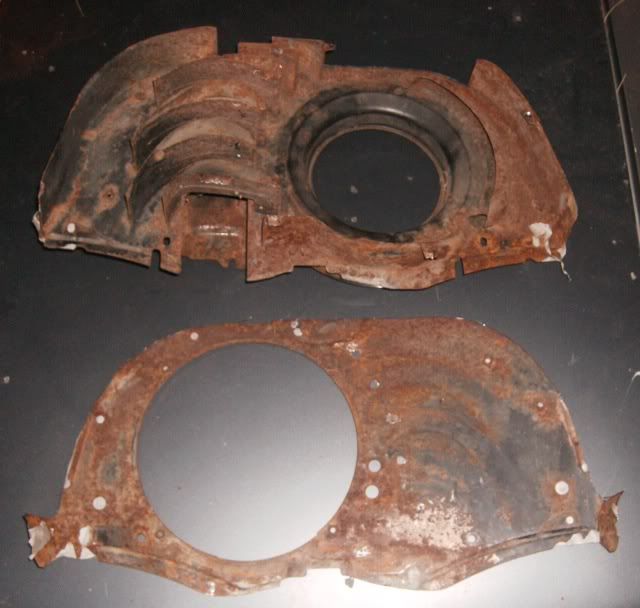

Marcações e cortes:
TEAM 718 RSK - Página 12 IMAG01362
TEAM 718 RSK - Página 12 IMAG0137-2
TEAM 718 RSK - Página 12 IMAG0140
TEAM 718 RSK - Página 12 IMAG0141-1
TEAM 718 RSK - Página 12 IMAG0142-1

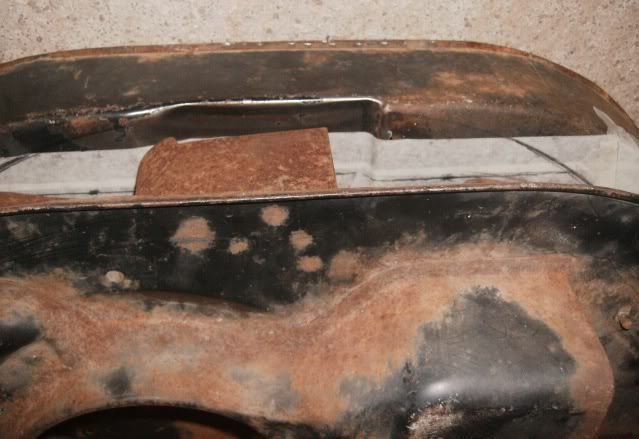

TEAM 718 RSK - Página 12 IMAG0143-1
TEAM 718 RSK - Página 12 IMAG0144-1

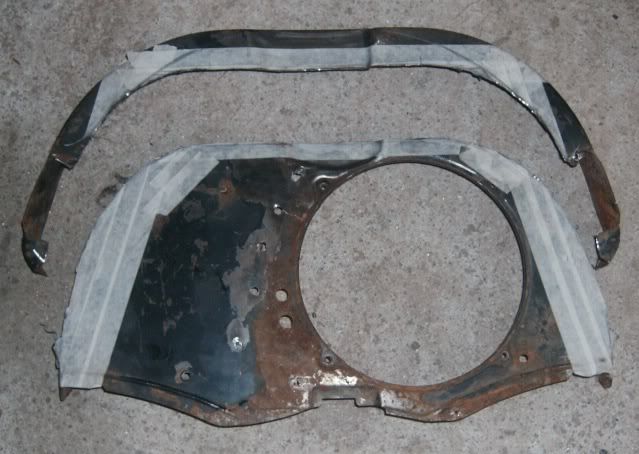

TEAM 718 RSK - Página 12 IMAG0145-1
TEAM 718 RSK - Página 12 IMAG0146-1
TEAM 718 RSK - Página 12 IMAG0147-1
TEAM 718 RSK - Página 12 IMAG0148-2
TEAM 718 RSK - Página 12 IMAG0149-2
TEAM 718 RSK - Página 12 IMAG0153-2
TEAM 718 RSK - Página 12 IMAG0155

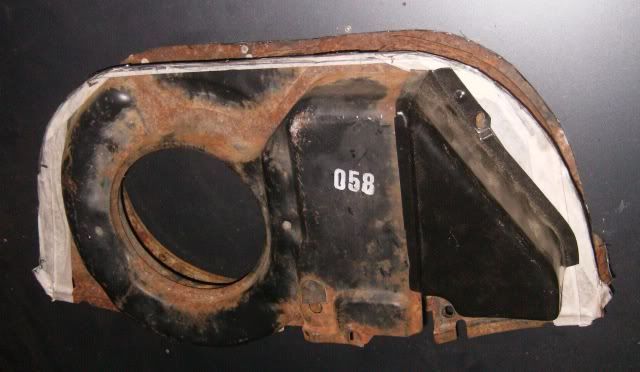

TEAM 718 RSK - Página 12 IMAG0156

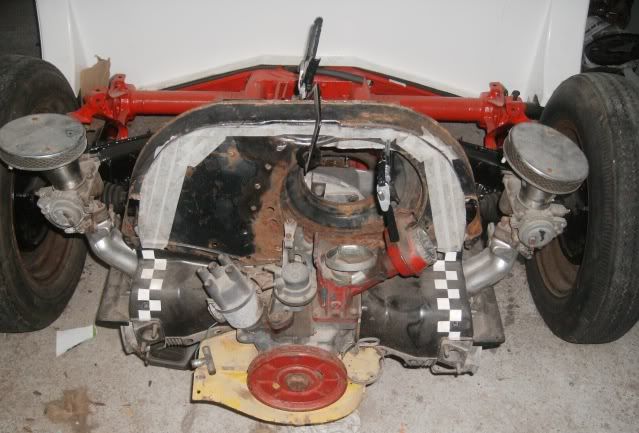

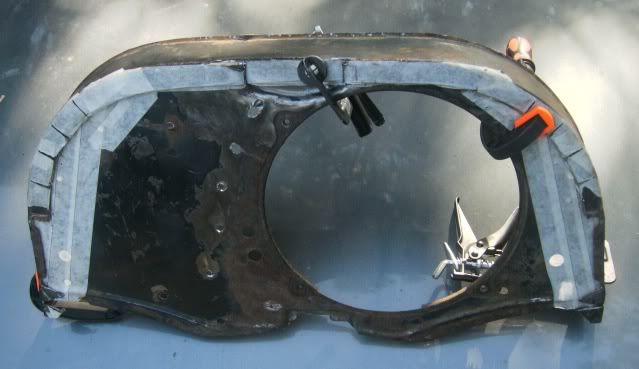

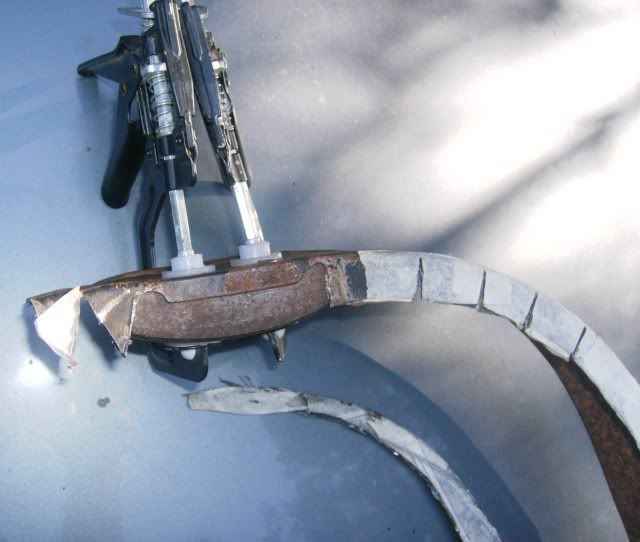

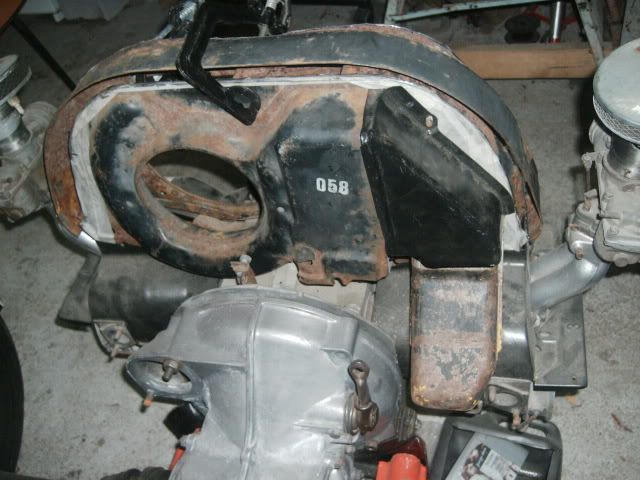

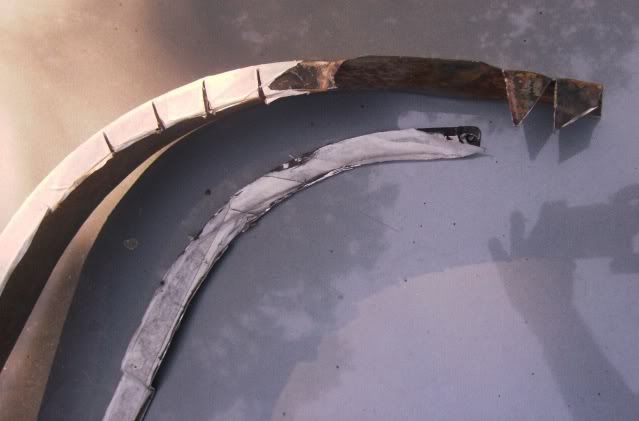

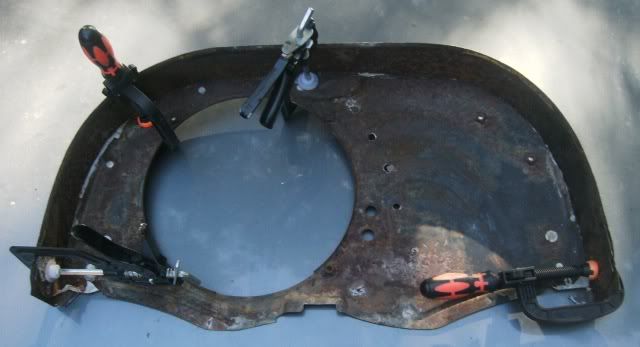

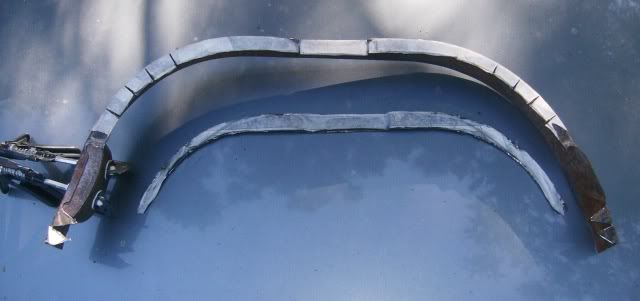

Estudo e ensaio
TEAM 718 RSK - Página 12 IMAG0157-1
TEAM 718 RSK - Página 12 IMAG0158-1
TEAM 718 RSK - Página 12 IMAG0160-1
TEAM 718 RSK - Página 12 IMAG0161
TEAM 718 RSK - Página 12 IMAG0162-1
TEAM 718 RSK - Página 12 IMAG0163-1
TEAM 718 RSK - Página 12 IMAG0165-1
TEAM 718 RSK - Página 12 IMAG0167-1

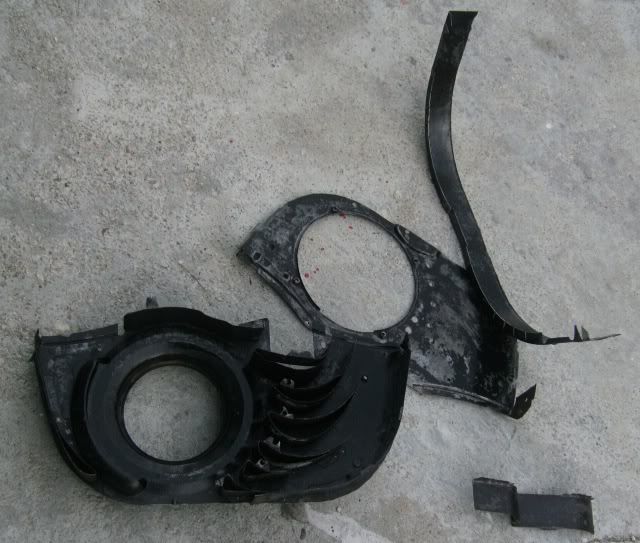

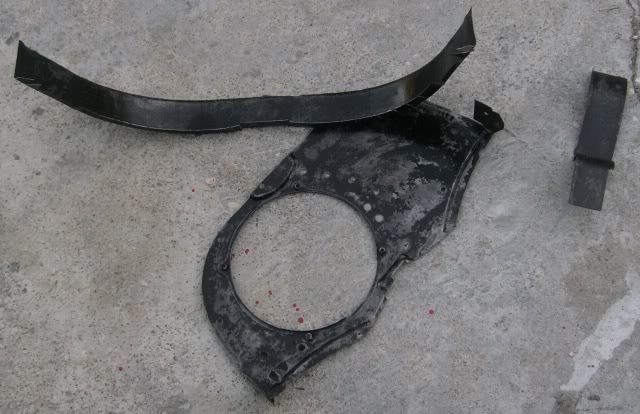

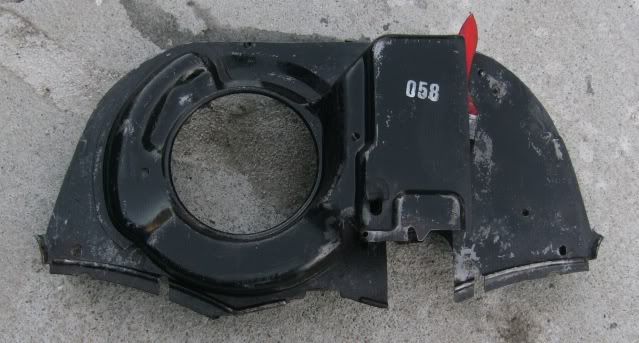

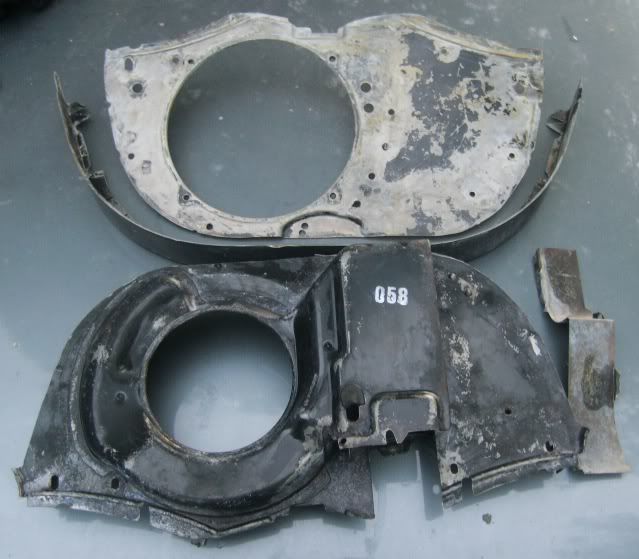

Primeira limpeza
TEAM 718 RSK - Página 12 IMAG0172-1
TEAM 718 RSK - Página 12 IMAG0171-1
TEAM 718 RSK - Página 12 IMAG0169-1
TEAM 718 RSK - Página 12 IMAG0168-1
Agora vai tudo para o vinagre.
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSex Out 14, 2011 4:27 pm

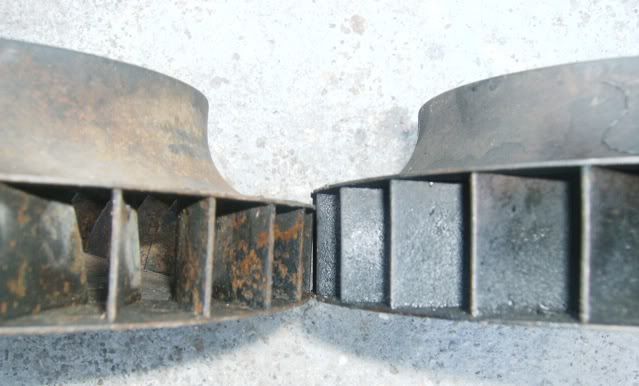

O vinagre faz milagres, estas peças estiveram mergulhadas num vinagre de vinho tinto proveniente da afamada região demarcada do Dão vinho que normalmente tem 14 a 15 graus. Quando retiro lavo as peças com jacto de água depois sopro com ar e seco, normalmente ganha logo uma camada muito superficial de oxidação que desaparece muito facilmente passando uma escova.
Dá gosto ver o resultado
TEAM 718 RSK - Página 12 IMAG0221-2
TEAM 718 RSK - Página 12 IMAG0219-1
TEAM 718 RSK - Página 12 IMAG0218-1
TEAM 718 RSK - Página 12 IMAG0220-1
TEAM 718 RSK - Página 12 IMAG0222
TEAM 718 RSK - Página 12 IMAG0223-1
TEAM 718 RSK - Página 12 IMAG0226
TEAM 718 RSK - Página 12 IMAG0227
TEAM 718 RSK - Página 12 IMAG0229-1
TEAM 718 RSK - Página 12 IMAG0193-1
TEAM 718 RSK - Página 12 IMAG0198
TEAM 718 RSK - Página 12 IMAG0194
TEAM 718 RSK - Página 12 IMAG0199
Agora vou pintar o interior que depois de fechado não terei acesso.
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSab Out 15, 2011 4:15 am

Outro trabalho, pensei em pintar a pedaleira e pronto, mas lá veio o “já agora” e toca de desmontar tudo limpar e envinagrar
Deixo aqui imagens de pormenores que podem ajudar quando alguém desmontar e não fotografar pois quando chega a hora da montagem já não nõ nos lembramos e perdemos muito tempo em buscas de manuais, falo por experiência pois por vezes na ânsia de fazer rápido esqueço-me de registar e quando chega a hora de montar upa upa..
A desmontagem e respectiva sequência de peças
TEAM 718 RSK - Página 12 IMAG0174-1
TEAM 718 RSK - Página 12 IMAG0175-1
TEAM 718 RSK - Página 12 IMAG0176-1
TEAM 718 RSK - Página 12 IMAG0177-1
TEAM 718 RSK - Página 12 IMAG0178-1
TEAM 718 RSK - Página 12 IMAG0179-1
TEAM 718 RSK - Página 12 IMAG0180
TEAM 718 RSK - Página 12 IMAG0181
TEAM 718 RSK - Página 12 IMAG0176-1
TEAM 718 RSK - Página 12 IMAG0184
TEAM 718 RSK - Página 12 IMAG0185
TEAM 718 RSK - Página 12 IMAG0185
TEAM 718 RSK - Página 12 IMAG0187
Depois de limpos e prontos a pintar.
TEAM 718 RSK - Página 12 IMAG0202
TEAM 718 RSK - Página 12 IMAG0204
TEAM 718 RSK - Página 12 IMAG0205-1
TEAM 718 RSK - Página 12 IMAG0208-1
TEAM 718 RSK - Página 12 IMAG0209-2
TEAM 718 RSK - Página 12 IMAG02142
TEAM 718 RSK - Página 12 IMAG0214-2
continua
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSab Out 15, 2011 7:52 am

O sistema de direcção depois de limpo e pintado. Os semi-eixos já prontos depois de bem observados, pena não ter aqui perto um RX para serem realmente bem analisados.

TEAM 718 RSK - Página 12 IMAG0190

TEAM 718 RSK - Página 12 IMAG0192-1

TEAM 718 RSK - Página 12 IMAG00801

TEAM 718 RSK - Página 12 IMAG00841

TEAM 718 RSK - Página 12 IMAG0236-2

TEAM 718 RSK - Página 12 IMAG0236-3

TEAM 718 RSK - Página 12 IMAG0241-1

TEAM 718 RSK - Página 12 IMAG0240-2
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeDom Out 16, 2011 4:15 pm

As peças da pedaleira pintadas em cinzento martelado e prontas para a montagem

TEAM 718 RSK - Página 12 IMAG0244-1

TEAM 718 RSK - Página 12 IMAG0243-3

TEAM 718 RSK - Página 12 IMAG0242-2
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeTer Out 18, 2011 4:11 pm

A limpeza das jantes para as tratar com tinta anti-ferrugem, e que depois vão ser pintadas com tinta cromada.

Pró vinagre

TEAM 718 RSK - Página 12 IMAG0349

TEAM 718 RSK - Página 12 IMAG0350

Quando saem do vinagre depois de lavadas com água forma-se imediatamente uma ligeira oxidação, mas que sai facilmente com uma escovadela por exemplo o interior da jante demorou menos de 10 minutos a ficar limpa e que aguenta algum tempo num sítio seco até levar tinta.

TEAM 718 RSK - Página 12 IMAG0345

TEAM 718 RSK - Página 12 IMAG0346

TEAM 718 RSK - Página 12 IMAG0347

TEAM 718 RSK - Página 12 IMAG0348

TEAM 718 RSK - Página 12 IMAG0351

TEAM 718 RSK - Página 12 IMAG0352

TEAM 718 RSK - Página 12 IMAG0353

TEAM 718 RSK - Página 12 IMAG0354

Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSex Out 21, 2011 7:11 am

Retirada do vinagre vem suja

Dá para ver a zona já lavada com água

TEAM 718 RSK - Página 12 IMAG0360-1

TEAM 718 RSK - Página 12 IMAG0371-1

TEAM 718 RSK - Página 12 IMAG0362-1

TEAM 718 RSK - Página 12 IMAG0361-1

TEAM 718 RSK - Página 12 IMAG0363-1

Depois de seca ganha uma ligeira oxidação que depois facilmente é retirada com uma rápida passagem com escova ficando a brilhar e que fura uns tempos, mas o melhor é pintar logo.
Este é o aspecto depois de lavado e quando ficam ligeiramente oxidadas

TEAM 718 RSK - Página 12 IMAG0365-1
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSab Out 22, 2011 12:04 pm

É necessário observar se a turbina é a indicada para o motor que se tem no carro, claro que estou a referir-me a modelos na Europa, como tenho várias turbinas posso mostrar as diferenças, nas fotos estão turbinas de 1958, de 1300 de 1970 e de 1302/3 pós 1972.

Os diâmetros são sempre iguais, varia é o número de pás e a sua largura assim têm:
(as medidas foram medidas com régua pode dar ligeira diferença para a medida original)

A de 1958 tem somente 16 pás com a largura de 27 mm

A de 1300 de 1970 tem 28 pás com a largura de 29 mm

A dos 1302/3 pós 1972 tem 28 pás com 34 mm

Podem ver pelas fotos:

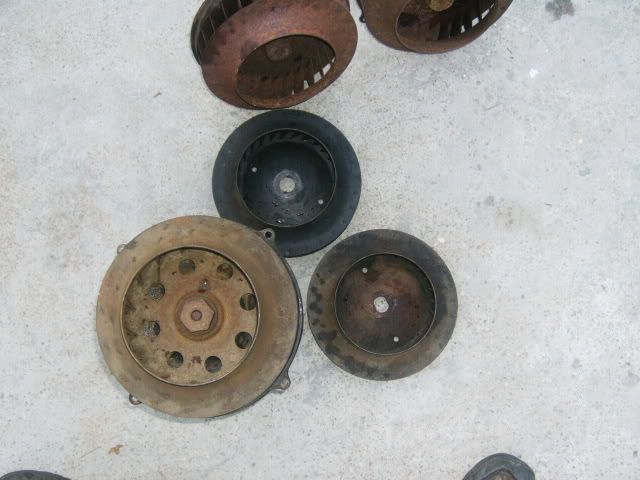

A de 58 tem furações no interior.

TEAM 718 RSK - Página 12 IMAG0012-10

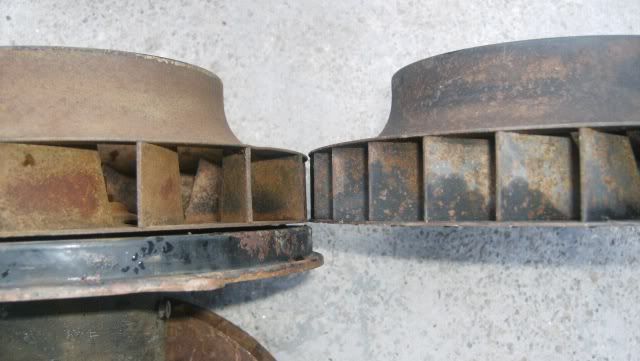

A diferença das pás e largura de 58 para a de 70.

TEAM 718 RSK - Página 12 IMAG0009-14

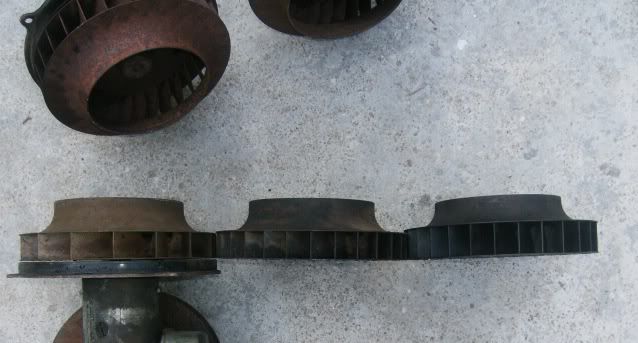

A diferença da de 70 para as de 72 o mesmo numero de pás mas mais largas

TEAM 718 RSK - Página 12 IMAG0010-14

TEAM 718 RSK - Página 12 IMAG0008-12

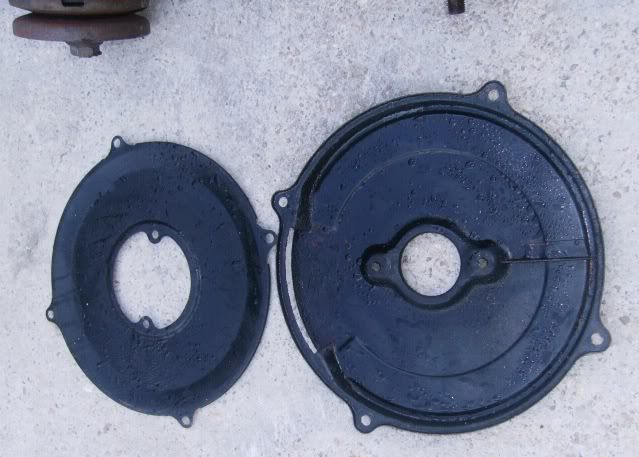

Estas são as chapas dos 1303/2

TEAM 718 RSK - Página 12 IMAG0007-13

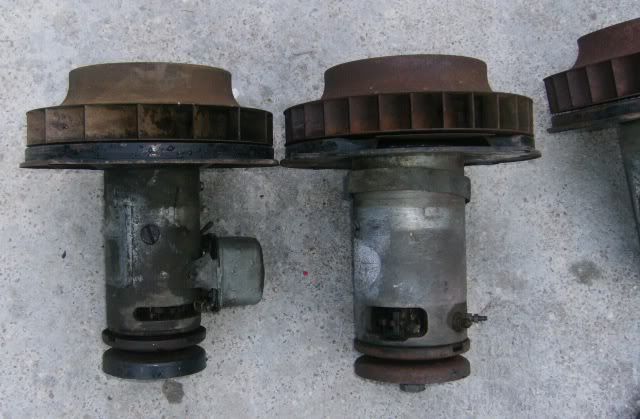

Diferença entre os de 58 e os últimos

TEAM 718 RSK - Página 12 IMAG0005-13

Agora é limpar e preparar uma das mais recentes para este projecto.
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeQui Out 27, 2011 10:54 am

Pessoal para verem como é o sistema da turbina e das respectivas chapas de canalização para evacuação do ar que passa no radiador de óleo:

O conjunto das chapas traseiras

TEAM 718 RSK - Página 12 IMAG0036-6

TEAM 718 RSK - Página 12 IMAG0035-5

TEAM 718 RSK - Página 12 IMAG0034-7

TEAM 718 RSK - Página 12 IMAG0030-7

TEAM 718 RSK - Página 12 IMAG0033-8

Agora no motor

TEAM 718 RSK - Página 12 IMAG0038-8

TEAM 718 RSK - Página 12 IMAG0037-7

TEAM 718 RSK - Página 12 IMAG0039-7

TEAM 718 RSK - Página 12 IMAG0040-7

TEAM 718 RSK - Página 12 IMAG0042-4

TEAM 718 RSK - Página 12 IMAG0044-4

TEAM 718 RSK - Página 12 IMAG0045-5

A turbina limpa

TEAM 718 RSK - Página 12 IMAG0031-7

TEAM 718 RSK - Página 12 IMAG0032-10

continua
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSeg Out 31, 2011 4:00 pm

Turbina pronta, pintada de dourado.

TEAM 718 RSK - Página 12 IMAG0049-1

TEAM 718 RSK - Página 12 IMAG0048-3

TEAM 718 RSK - Página 12 IMAG0047-3
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSeg Out 31, 2011 4:01 pm

As rodas em fase de limpeza.

TEAM 718 RSK - Página 12 IMAG0050-1

TEAM 718 RSK - Página 12 IMAG0052

TEAM 718 RSK - Página 12 IMAG0053-2

TEAM 718 RSK - Página 12 IMAG0051-1

Aqui já pintadas, estão melhor do que as fotos demonstram. Ainda frescas.

TEAM 718 RSK - Página 12 IMAG0054

TEAM 718 RSK - Página 12 IMAG0055-4

TEAM 718 RSK - Página 12 IMAG0056-1

continua
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSeg Nov 21, 2011 3:43 pm

Mais

Comecei a construção do sub-chassis traseiro, primeiros suportes para fixar os tubos, por enquanto vou só ponteando e confirmando a sua operacionalidade. Suspect

TEAM 718 RSK - Página 12 IMAG0111-4

Uns furos para começar a perder peso, é a pouco e pouco o peso vai aumentando. drunken

TEAM 718 RSK - Página 12 IMAG0112-1

TEAM 718 RSK - Página 12 IMAG0113-2

TEAM 718 RSK - Página 12 IMAG0118-2

Tudo feito com métodos muito rudimentares affraid

TEAM 718 RSK - Página 12 IMAG0121-3

TEAM 718 RSK - Página 12 IMAG0123-4

Testes

TEAM 718 RSK - Página 12 IMAG0126-4

TEAM 718 RSK - Página 12 IMAG0125-3

continua
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSeg Nov 21, 2011 3:45 pm

Depois de estudar algumas estruturas aplicadas em réplicas constatei que são muito rígidas feitas com tubos inteiros que vão directamente desde o roll-bar até à traseira que em caso de sofrerem um embate traseiro devem fazer com que toda a estrutura traseira penetre no habitáculo, então comecei a estudar chassis como o do Porsche 917 e de outros em que embora tenham uma boa rigidez são feitos com tubos finos sempre em estruturas formando triângulos e pirâmides, assim comecei com vários tubos a montar o “lego” e a tentar perceber o que poderá acontecer em caso de ser atingido na traseira.

Peça para fixar o sub-chassis no parafuso do amortecedor

TEAM 718 RSK - Página 12 IMAG0129-2

TEAM 718 RSK - Página 12 IMAG0128-6

Estudo com vários tubos.

TEAM 718 RSK - Página 12 IMAG0131-3

TEAM 718 RSK - Página 12 IMAG0137-3

TEAM 718 RSK - Página 12 IMAG0142-2

TEAM 718 RSK - Página 12 IMAG0146-2

TEAM 718 RSK - Página 12 IMAG0147-2

TEAM 718 RSK - Página 12 IMAG0148-3

Agora vou tirar medidas e começar a cortar tubos. Suspect

continua
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSeg Nov 21, 2011 3:46 pm

Algumas obras-primas inspiradoras:

TEAM 718 RSK - Página 12 Untitled1111111111111111111111111

TEAM 718 RSK - Página 12 PICT02591262480153

TEAM 718 RSK - Página 12 321272_10150368802948649_167217678648_8382762_955091468_n

TEAM 718 RSK - Página 12 3021585d1262446225

TEAM 718 RSK - Página 12 IMG_05551261881770

TEAM 718 RSK - Página 12 PICT00541262311145

TEAM 718 RSK - Página 12 DSCN70451262134655

TEAM 718 RSK - Página 12 DSCN74491262134734
Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSeg Nov 21, 2011 3:49 pm

Estou com uma duvida depois de muito ler ainda fico mais baralhado, estou a pensar colocar uma barra estabilizadora na traseira de 19 mm eu tenho uma é da frente de origem dos 1303 que é é igual a esta:

http://shop.hoffmann-speedster.com/catalog/popup_image.php/pID/5643

o peso total do carro será entre os 500 e os 600 kg, na frente irá levar tambem a barra estabilizadora de origem, a finalidade claro que será velocidade em recta e curva em bom piso. será que dará certo ???

a configuração desta barra é a melhor por causa da fixação ficando a quase 40cm do eixo das rodas, ou seja embora tenha 19mm pelo sistema de alavanca acaba por não ser muito forte, eu mal possa coloco fotos para verem a ideia.

A ideia é que a traseira deverá ter mais ou menos o peso na frente que os super-fuscas com molas têm.

Voltar ao Topo Ir em baixo
LOYO

LOYO

Mensagens : 1083
Data de inscrição : 03/03/2009
Idade : 57
Localização : Tondela

TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitimeSeg Nov 21, 2011 3:49 pm

O sub-chassis traseiro está quase pronto, uma trabalheira medir nivelar apontar dar pontos de solda, falta o suporte para as dobradiças do capot traseiro e a cabeceira.
Mas o melhor é algumas fotos.

TEAM 718 RSK - Página 12 IMAG0237-2

TEAM 718 RSK - Página 12 IMAG0236-4

TEAM 718 RSK - Página 12 IMAG0234-1

TEAM 718 RSK - Página 12 IMAG0233

TEAM 718 RSK - Página 12 IMAG0232-1

TEAM 718 RSK - Página 12 IMAG0231

TEAM 718 RSK - Página 12 IMAG0230

TEAM 718 RSK - Página 12 IMAG0229-2

TEAM 718 RSK - Página 12 IMAG0227-1

TEAM 718 RSK - Página 12 IMAG0224-1
Voltar ao Topo Ir em baixo
Conteúdo patrocinado




TEAM 718 RSK - Página 12 Empty
MensagemAssunto: Re: TEAM 718 RSK   TEAM 718 RSK - Página 12 Icon_minitime

Voltar ao Topo Ir em baixo

TEAM 718 RSK
Voltar ao Topo
Página 12 de 12Ir à página : Anterior  1, 2, 3 ... 10, 11, 12
 Tópicos similares
-
» Team Madventure
» Rainforest Team da QUINTA 13 Maio
» Resultado final da construção - (Team Auto Socorro)
» "team chupetas" apresenta-se
» Bucci moto 2012

Permissão deste fórum:Você não pode responder aos tópicos neste fórum
VW CAROCHA :: PROJECTOS E GARAGENS :: B U G G Y S, R É P L I C A S, K I T C A R S-
Ir para:
